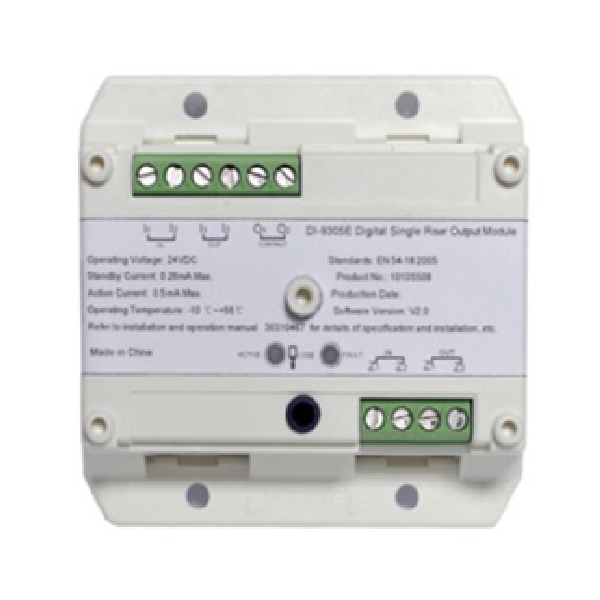

1.1, Mô tả sản phẩm
Với một bộ vi xử lý có thể giao tiếp với một facp.

Module được thiết kế để kết nối với cáp tín hiệu âm thanh đầu vào 70 / 100v hoặc cáp đầu vào 24VDC, có tính năng kiểm tra trạng thái của cổng đầu vào hoặc đầu ra.
Phương pháp kiểm tra có thể được thiết lập.
1.2, Tính năng sản phẩm
Cổng đầu vào được giám sát.
Cổng ra được giám sát với 47KΩ EOLR.
Tiếp điểm kép chuyển tiếp 2 dòng với nhau.
Địa chỉ điện tử. Địa chỉ có thể được sửa đổi tại hiện trường.
Cổng đầu ra sử dụng công nghệ lấy mẫu AD để kiểm tra chính xác.
Chỉ báo trạng thái LED.
Din-Rail mount, Surface mount.
Tiêu chuẩn: EN 54-18: 2005.
LPCB được phê duyệt.
2, Thông số kĩ thuật

Thông số kỹ thuật
Điện áp hoạt động
Loop 24VDC (16VDC – 28VDC)
Dòng chờ
Loop ≤ 0.26 mA
Dòng hoạt động
Loop ≤ 0.5mA
Cổng tải tối đa
2A@30VDC
tối đa 60W với 70V input audio
tối đa 60W với 100V input audio
Cổng relay
không điện áp
Định địa chỉ
địa chỉ điện tử, 1 địa chỉ trong 1~242
LED kích hoạt
Sáng đỏ khi rơle được kích hoạt, tắt khi nguồn vòng lặp bị cắt và nhấp nháy ở các trạng thái khác
LED lỗi
Sáng màu vàng khi xảy ra lỗi đầu vào và tắt 0,5 giây và tắt 0,5 giây khi lỗi đầu ra xảy ra. dẫn đầu là yên lặng ở các tiểu bang khác
Chống xâm nhập
IP30
Nhiệt độ hoạt động
-10℃ ～+55℃
Độ ẩm tương đối
95%, không ngưng tụ
DIN tương thích
35mm DIN-Rails
Chất liệu/màu sắc
ABS/trắng
Kích thước
85.3mm x 78mm x 33mm
Trọng lượng
66.6g
