1.1. Nguyên lý hoạt động của Module cách ly
* Đấu dây theo class A:

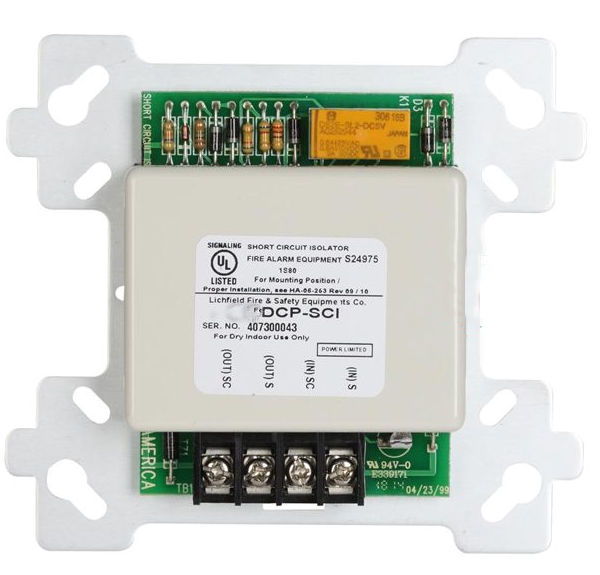

Module cách lý ngắn mạch DCP-SCI phải được đặt giữa bất kỳ thiết bị nào trên vòng SLC(loop). Trong trường hợp ngắn trên vòng SLC, hai bộ cách ly liền kề (bộ cách ly gần nhất bên trái và bên phải của phần được rút ngắn) sẽ kích hoạt và các đèn LED tương ứng của chúng sẽ được bật. Tất cả các thiết bị giữa các bộ cách ly ngắn mạch hoạt động sẽ mất liên lạc. Điều này sẽ ngăn chặn lỗi tất cả các thiết bị trong 1 SLC. Khi loại bỏ lỗi, DCP-SCI sẽ tự động khôi phục toàn bộ 1 SLC về trạng thái hoạt động bình thường.
* Đấu dây theo class B:
Có thể đặt module cách ly ngắn mạch DCP-SCI giữa bất kỳ thiết bị nào trên vòng SLC(loop). Trong trường hợp của một vòng lặp ngắn trên SLC, một module cách ly gần nhất với vị trí bị ngắn mạch sẽ kích hoạt và đèn LED sẽ bật. Tất cả các thiết bị nằm ngoài sẽ bị mất giao tiếp. Khi loại bỏ điều kiện ngắn mạch, DCP-SCI sẽ tự động khôi phục toàn bộ vòng lặp đến trạng thái hoạt động bình thường. Để có hiệu suất tốt nhất của việc ngắn mạch là module cách ly DCP-SCI, sử dụng cấu hình lớp A.
1.2. Thông số kỹ thuật
Thông số kỹ thuật
Điện áp cung cấp (S-SC)
33 ~ 41 VDC
Dòng tiêu thụ trung bình
270µA (Bình thường)
10 mA (tình trạng ngắn mạch hoạt động)
Đèn LED
Bình thường: tắt
Kích hoạt: sáng vàng
Kích thước
10 D x 11.9 C x 3.5 R
Trọng lượng
39g
Nhiệt độ hoạt động
32°F (0°C) ~ 120°F (49°C)
Gắn
Hộp điện 4″
Độ ẩm tương đối
90% RH không ngưng tụ
1.3. Tính năng tiêu chuẩn
Có thể được đặt tại bất kỳ vị trí nào trên vòng SLC
Kiểm tra đoản mạch khi bật nguồn. Nếu dòng là bình thường, rơle sẽ được trở lại trạng thái bật. Nếu một dòng ngắn được phát hiện, rơle vẫn mở
Chỉ báo ngắn mạch bằng đèn LED phát sáng màu vàng
