1.1, Mô tả sản phẩm

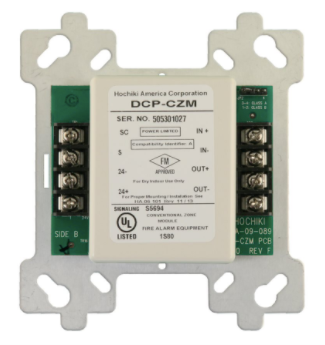

Module đầu báo thường (DCP-CZM) được thiết kế để sử dụng trên hệ thống Báo cháy địa chỉ.
Có thể lắp tối đa 127 thiết bị trên một Loop SLC.
Địa chỉ thiết bị được lưu trữ duy nhất trên mạch EEPROM tích hợp.
Module cho phép hiển thị trên giao diện của tủ báo cháy và giám sát các đầu báo hoặc nút nhấn thường hai dây.
Mỗi DCP-CZM truyền trạng thái của thiết bị trên 1 zone (tối đa 25 đầu báo cho mỗi zone) đưa thông tin trở lại tủ báo cháy.
Module giám sát việc cung cấp điện cũng như toàn bộ khu vực của các thiết bị.
Tình trạng trạng thái được thông báo là bình thường, mở hoặc báo động.
Tất cả các đầu báo cháy khói 2 dây phải được liệt kê tiêu chuẩn UL tương thích để được giao tiếp với DCP-CZM.
Giao thức truyền thông kỹ thuật số điều khiển gián đoạn (DCP) kết hợp độ tin cậy giao tiếp tối đa và phản ứng nhanh với các điều kiện khẩn cấp.
Module có một đèn LED hai màu để chỉ báo trạng thái thiết bị.
Nó phù hợp với một hộp điện mặt sau 4″ hình vuông hoặc đôi tiêu chuẩn.
1.2, Tính năng sản phẩm
UL 864 Phiên bản thứ 9.
Cung cấp 1 điểm địa chỉ cho 1 zone lên đến 25 đầu báo khói thông thường.
Đèn nháy màu xanh lục khi đầu báo hoạt động bình thường. Sáng đứng màu đỏ (được điều khiển bởi tủ điều khiển) khi có tín hiệu báo cháy.
Địa chỉ thiết bị có thể được lập trình bằng bộ lập trình cầm tay. Địa chỉ thiết bị phạm vi từ 1 đến 127.
Tương thích với nối dây theo Class B và Class A.
Nguồn điện phụ cung cấp năng lượng cho zone đầu báo.
Tương thích với các đầu báo thường, dòng SOC-24V, SOC-24VN, SLR, SIJ, SLK, SLV, DCD, DFE và SIH.
Tương thích với cáp nhiệt tuyến tính dòng TH.
2, Thông số kĩ thuật
