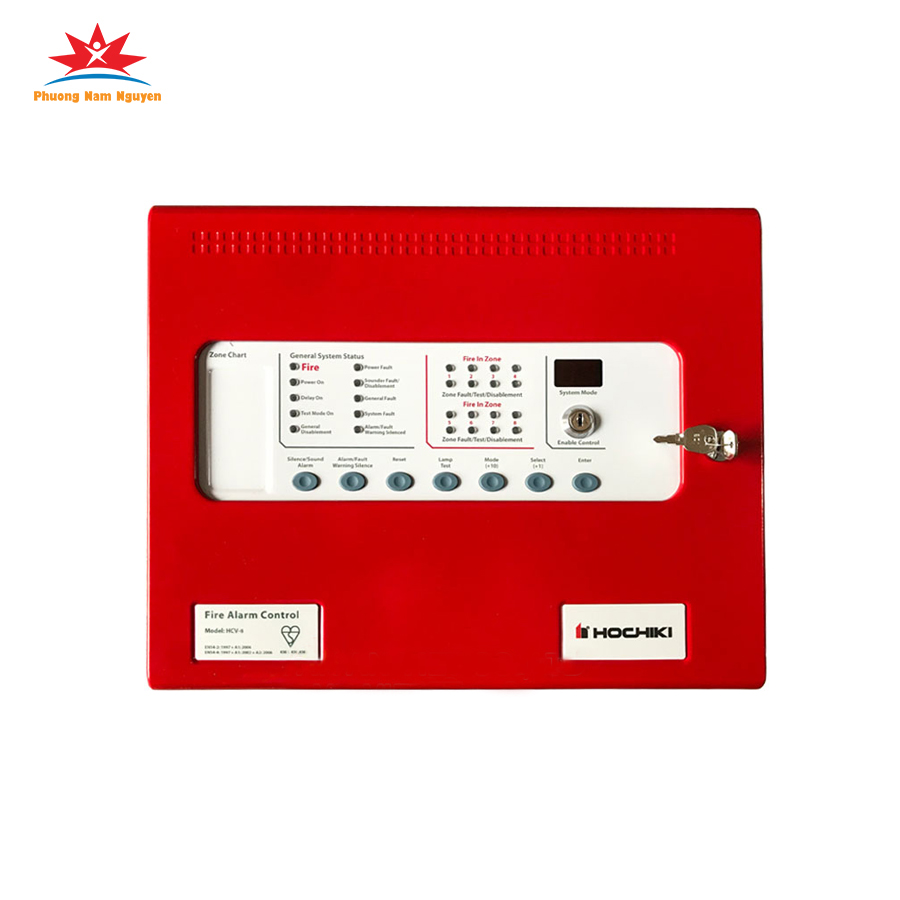

I. Tủ trung tâm báo cháy Hochiki HCV 4
1. Giới thiệu
Dòng tủ HCV bao gồm 2, 4, 6 Zone tất cả đều có 2 phiên bản
Tủ HCV được thiết kế phù hợp với tiêu chuẩn BS EN54-4, BS EN54-2
Tủ HCV là thiết bị trung tâm điều khiển và hiển thị của hệ thống báo cháy.
Tủ trung tâm HCV có kết hợp nguồn và mạch sạc ắc quy. Tủ có các tiếp điểm không điện áp (rơ-le) cho báo cháy, báo lỗi, dùng để điều khiển thiết bị ngoại vi.
Tủ trung tâm HCV-2/4/8 được lập trình một cách đầy đủ thông qua menu lựa chọn đơn giản. Trung tâm có cấu trúc dạng mạch đơn, dễ dàng cho người lắp đặt. Tương thích với nhiều loại thiết bị.
Tủ điều khiển từ xa thông qua các ngõ vào, cho phép tắt tiếng báo động, tiếng chuông, báo lỗi và reset.
2. Lắp đặt và an toàn
Sản phẩm nên được tư vấn, lập trình và lắp đặt bởi những người có đào tạo chuyên môn về:
I, Quy định IEE về các thiết bị điện trong các tòa nhà
II, Quy tắc thực hành
III, Các quy định theo bộ luật
IV, Các chỉ dẫn cụ thể từ nhà sản xuất hay nhãn hàng
Do đó, khi lập trình hay lắp đặt cần đảm bảo mọi thông tin cần thiết về thiết bị để cung cấp cho những khách hàng đang có nhu cầu sử dụng thiết bị này
Hoạt động quá giới hạn sẽ làm thiết bị trở nên thiếu an toàn
3. Thông số kỹ thuật
– Nguồn cung cấp: 220VAC/ 50-60Hz
– Cầu chì: 1,6A/ 250VAC
– Dung lượng ắc quy tối đa: 7,5Ah-12Vdc (2 ắc quy cho mỗi tủ)
– Tiếp điểm đầu ra báo lỗi: 30VDC 1 Amp
– Tiếp điểm đầu ra báo cháy: 30VDC 1 Amp
– Số đầu báo khói lắp trên một kênh: 25 chiếc (SOC-24VN)
– Số cặp đầu báo BEAM SPC-24 trên một kênh: 8 cặp
– Có thể cài đặt thời gian trễ cho kênh báo cháy
– Có 2 đầu ra chuông S1 và S2: điện áp 0,5A mỗi đường
– Điện trở kiểm soát cuối đường dây kênh: 6,8K
– Điện trở kiểm soát cuối đường dây ra chuông: 10K
– Cỡ dây cáp lớn nhất mắc được vào phiến đấu dây: 2,5mm2
– Nhiệt độ hoạt động: – 5 ~ 50 độ C
– Độ ẩm 95% không ngưng đọng
– Kích thước 385mm x 310mm x 92mm
Tính năng sản phẩm
Tính năng tiêu chuẩn của tủ
– Đạt tiêu chuẩn BS EN54-2 và BS EN54-4.
– Bộ hiển thị phụ kết nối 2 dây.
– Lập trình tất cả các chức năng thông qua bảng menu đơn giản.
– Tất cả các khối nằm trên cùng một board mạch.
– Lắp đặt dễ dàng.
– Phù hợp với đa số các chủng loại đầu báo.
– Có 2 ngõ ra cho các thiết bị báo động, có giám sát đường dây.
– Có thể tùy chỉnh thời gian trễ ngõ ra.
– Ngõ ra NAC có thể tùy chỉnh
– Có chế độ thiết lập ngõ ra NAC chỉ trì hoãn đối với đầu báo.
– Có chế độ thiết lập ngõ ra NAC chỉ trì hoãn đối với nút nhấn.
– Có tùy chỉnh giám sát ngắn mạch ngõ vào hay ngắn mạch ngõ ra báo cháy.
– Có tùy chỉnh ngõ vào gài trạng thái hay ngõ vào không gài trạng thái.
– Có tùy chỉnh trễ ngõ vào
